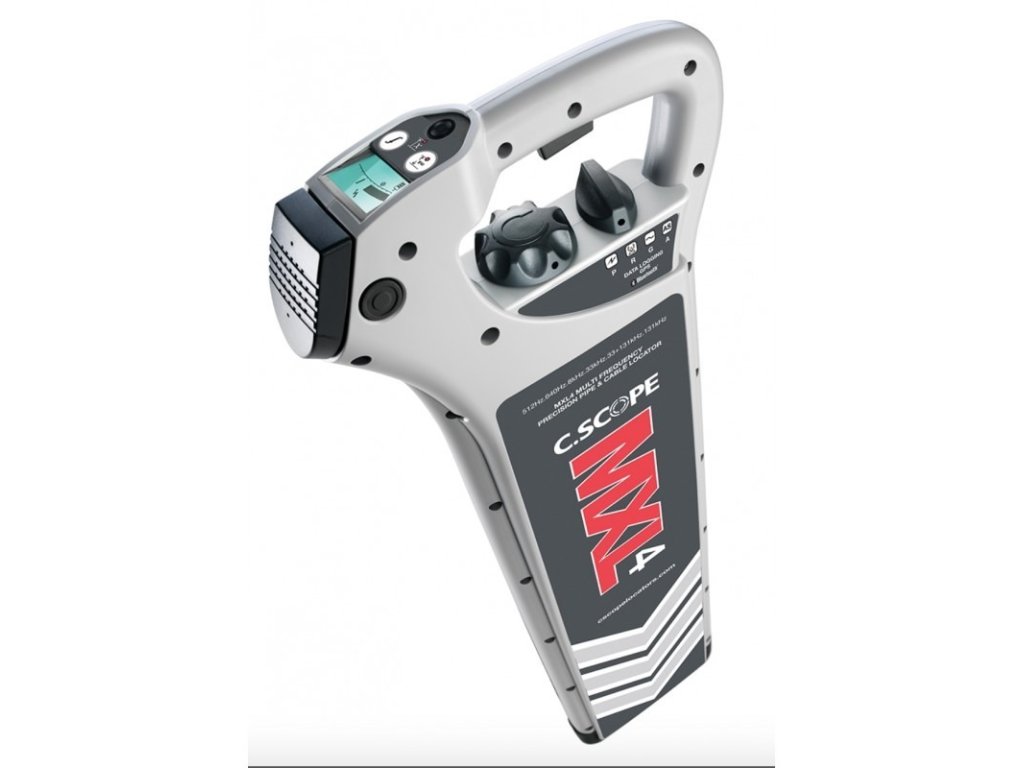

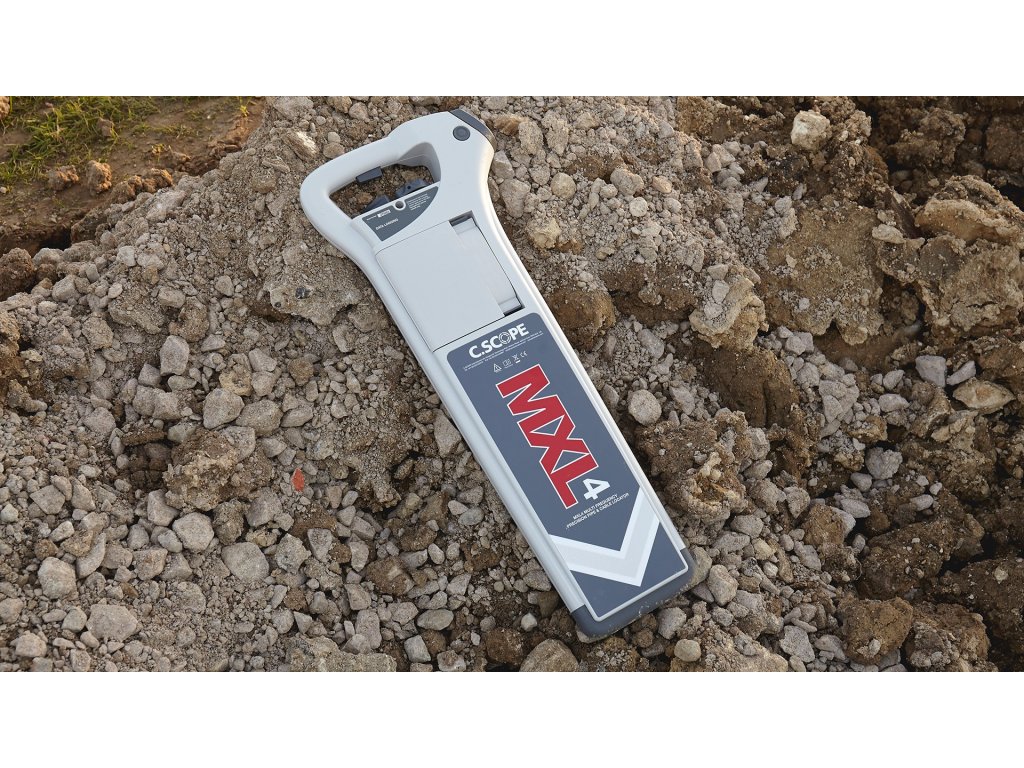

Lokátor inženýrských sítí C.Scope MXL4 D

Detailní popis produktu

Nový lokátor C.Scope MXL4D je vysoce výkony a speciálně navržen pro profesionální detekci, identifikaci a dohledání konkrétních podzemních potrubí a kabelů a to spolehlivě a velmi přesně. Je uzpůsoben, aby dokázal pracovat i v místech s velkým počtem sítí.    To je užitečné zejména pro ty, kteří chtějí přesně identifikovat průběh určité inženýrské sítě mezi dalšími vedeními.

MXL4D  je nabitý novými funkcemi, které umožňují operátorům najít rychleji a hlouběji všechny typy inženýrských sítí. Všechny nové funkce pak směřují k tomu, aby byla snížena možnost lidské chyby.

MXL4D  lokátor je řízen výkonným signálním procesorem. Pokročilý software umožňuje MXL4D dosáhnout úrovně výkonnosti obvykle pouze u geodetických přístrojů. MXL4 poskytuje lepší citlivost detekce signálu a lepší potlačování interferencí, takže lokátor je schopen detekovat nejmenší signály i v oblastech s vysokou hustotou inženýrských sítí a velkým množstvím elektromagnetických interferencí.

Použití nové simultánní frekvence  33kHz  a  131 kHz  dává MXL4D ještě větší sledovací a detekční schopnosti. Duální signál je ideální jak pro standardní vyhledávání tak pro detekci těch nejhůře identifikovatelných sítí jako jsou například opláštěné optické vodiče. MXL4D má ale možnost v režimu Generátor využít také frekvence  8 kHz  a  512/640Hz  pro speciální trasování.

Vlastnosti

•     Režim Power  – pro hledání vodičů pod napětím
•      Radio Mode  – základní mód pro vyhledávání všech druhů sítí
•      Generátor Mode  – kombinovaná 33kHz a 131 kHz (kombinované použití výrazně zlepšuje detekci sítí)
•      Scan Mode  – kombinuje všechny režimy dohromady
•      Automatické potlačení interferencí  – žádné elektromagnetické rušení nebude ovlivňovat vaši práci
•      Dynamický pohybový senzor
•      Automatický denní test lokátoru
•     Volitelný záznam dat ze všech činností s lokátorem
•      Bluetooth™  pro vysokou přesnost zaměření s GPS (pouze model MXL 4 DBG)
•      LCD s vysokým rozlišením
•      Automatická kalibrace, žádné seřizování a žádné pravidelné servisní kontroly
•      Tříletá záruka

ČTYŘI DETEKČNÍ MÓDY

MXL4D má čtyři detekční režimy, které volíte podle toho co a kde chcete vyhledávat. Každý režim má své specifické použití a výhody:

Režim POWER:  je určen k vyhledávání elektrických vodičů pod napětím. Režim pracuje na základě síťového kmitočtu.
Režim RADIO:  detekuje všechny sítě pomocí velmi přesné pasivní cívky uvnitř lokátoru. Na všech kovových inženýrských sítích se indukuje elektromagnetické záření. Díky tomu jste schopni všechny takové sítě až do hloubky  2 metry  velmi přesně zaměřit.
Režim GENERATOR:  se používá k detekci 33kHz a 131 kHz signálu přivedeného na vyhledávanou síť pomocí generátoru MXT. Kombinace vysoké frekvence s 33 kHz signálem umožňuje skvěle detekovat také vodiče s velmi malým průměrem. Režim Generátor se také používá při práci s C.Scope sondami při vytyčování nekovových potrubí. Lokátor MXL4 je ale schopen používat ještě další dvě pracovní frekvence 8 kHz a 512/640Hz. Pracovní frekvence 8 kHz se využívá pro dlouhé trasování. Extrémně nízké pracovní frekvence 512/640 Hz pro speciální vyhledávání nejslabších vedení.
Režim ALLSCAN:  detekuje všechny frekvence a všechny typy signálů. Tímto režimem můžete detekovat neobvyklé signály, které se mohou objevit v frekvenčních mezerách mezi konvenčními režimy  Power, Radio a Generator  a využívá se především při závěrečné kontrole před zahájením výkopu.

Lidská chyba často přispívá k tomu, že se může stát, že některá inženýrská síť nebyla správně identifikována. Nový lokátor  MXL4D  se snaží všechny tyto možnosti, kdy může obsluha udělat chybu eliminovat. K omezení možnosti chyby slouží funkce Dynamic swing senzor a denní automatický test. Možnost protokolování dat může také poskytnout neocenitelnou zpětnou vazbu do pracovních postupů vašich zaměstnanců. Budete moci snadno identifikovat jejich odborné nedostatky a vyřešit je třeba následným dodatečným proškolením.

Přesné měření síly signálu (měřením proudu):  S MXL4D můžete sledovat skutečnou sílu signálu! Pokud použijete spolu s lokátorem MXL4, generátor signálu MXT4 dokážete od sebe oddělit jednotlivé sítě bez ohledu na jejich hloubku uložení. Tato funkce umožňuje od sebe oddělit jednotlivé sítě, které by se od sebe daly jinak identifikovat velmi těžko nebo vůbec.

Měření hloubky:  Při použití generátoru MXT4 umožňuje lokátor snadno měřit hloubky uložení inženýrských sítí pomocí jednoho stisku tlačítka.

Dynamický pohybový senzor  : Pokud se ukáže, že obsluha s lokátorem při práci příliš "houpe", zazní varovný tón. To vám pomůže při tom, abyste udržovali stále správnou vyhledávací techniku.

Automatický denní test (ADST)  : MXL4D má komplexní vlastní testovací obvody. ADST otestuje lokátor každý den při jeho prvním zapnutí a to včetně přijímacích antén. Tento test lze ukládat a operátor s lokátorem má vždy jistotu, že jeho přístroj je v naprostém pořádku a v optimálním stavu k použití.

DATA  : MXL4D je k dispozici s nebo bez možnosti záznamu dat. Verze která umožňuje sběr dat vám bude denně zaznamenávat, jak byl lokátor používán. Sběrnice je svojí kapacitou konstruována tak, aby zvládla 12 měsíční provoz než budou data přepisována. Data mohou být před přepsáním uložena pomocí připojení přes USB. Datová zásuvka je umístěna v prostoru baterie.

DATA LOG TRANSFER přes Bluetooth™  : Sběr dat  MXL4D  má další možnost využití praktického zaměření vyhledávaných sítí pomocí Bluetooth™ a vašeho telefonu. C.Scope nabízí zdarma ke stažení aplikaci RELAY App která využívá bezdrátového připojení Bluetooth™ pro datové protokoly z CXL pro chytré telefony a tablety. Ty pak můžete poslat e-mailem na vaše PC k analýze. To poskytuje velmi praktický způsob okamžitého přenosu dat z lokátoru.

GPS MAPOVÁNÍ přes Bluetooth™  : S MXL4D a volitelnou instalací Bluetooth™ můžete svou práci přesně zaznamenávat do map v Google včetně záznamu měřené hloubky atp.

DATA LOG ANALÝZA  : C.Scope nabízí zdarma ke stažení program XL2 Edition PC Toolkit, který umožňuje manipulaci s uloženými datovými protokoly a jejich export do tabulek a grafů, které ilustrují všechny aspekty používání.

LCD  : MXL4D má velký, jasně a snadno čitelný podsvícený LCD displej, namontovaný za ochrannou polykarbonátovou čočku. Na displeji se zobrazí režim detekce , špičková úroveň signálu, síla signálu a stav baterie.

Odepínací reproduktor  : Reproduktor lze snadno oddělit pro použití v hlučném pracovním prostředí staveb, kde by použití sluchátek mohlo snadno přivodit pracovní úraz. Reproduktor lze pomocí stáčeného vodiče přiložit až k hlavě.

Robustní a odolná konstrukce  : MXL4D je robustní a přitom velmi lehký. Využívá konstrukci dvou stěn. Lokátor také splňuje krytí IP 65 proti vniknutí prachu a vody.

KALIBRACE  : MXL4D nevyžaduje pravidelné re - kalibrace což snižuje provozní náklady.

SERVICE  : C.Scope poskytuje kompletní servis v celé EU. Servis pro Českou a Slovenskou republiku zajišťuje společnost Marek Mlejnský, výroba servis a prodej detektorů kovů.

ZÁRUKA  : MXL4D je dodáván s tříletou zárukou

Specifikace

Tovární označení :  MXL4D LOCATOR
Označení jednotlivých variant:
• MXL4D Locator - ZXMXL4DCAT (základní datová verze)
• MXL4 DGB Locator s protokolováním dat a Bluetooth™

Rozměry
• 720mm x 280mm x 65mm
Hmotnost
• 2,6 kg vč. baterie . 2,4 kg bez . baterie
Baterie
• 8 x " AA ( LR6 ) 40 hodin přerušované použití při teplotě 20 ° C. Kompatibilní s NiMH nabíjecími bateriemi
Teplotní rozsah
• 20 º C až +50 º C
Přístroj má krytí IP65 a certifikát CE
